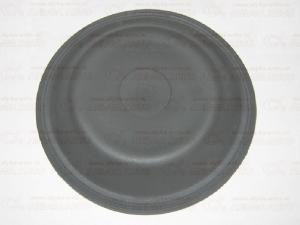

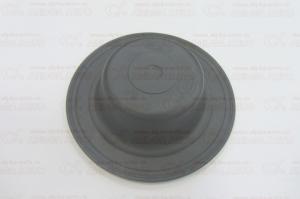

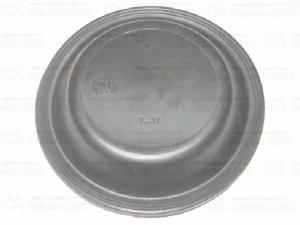

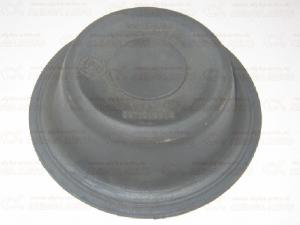

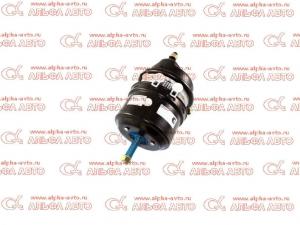

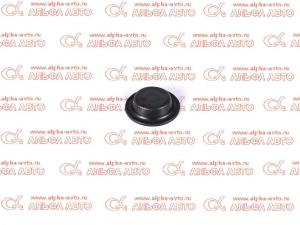

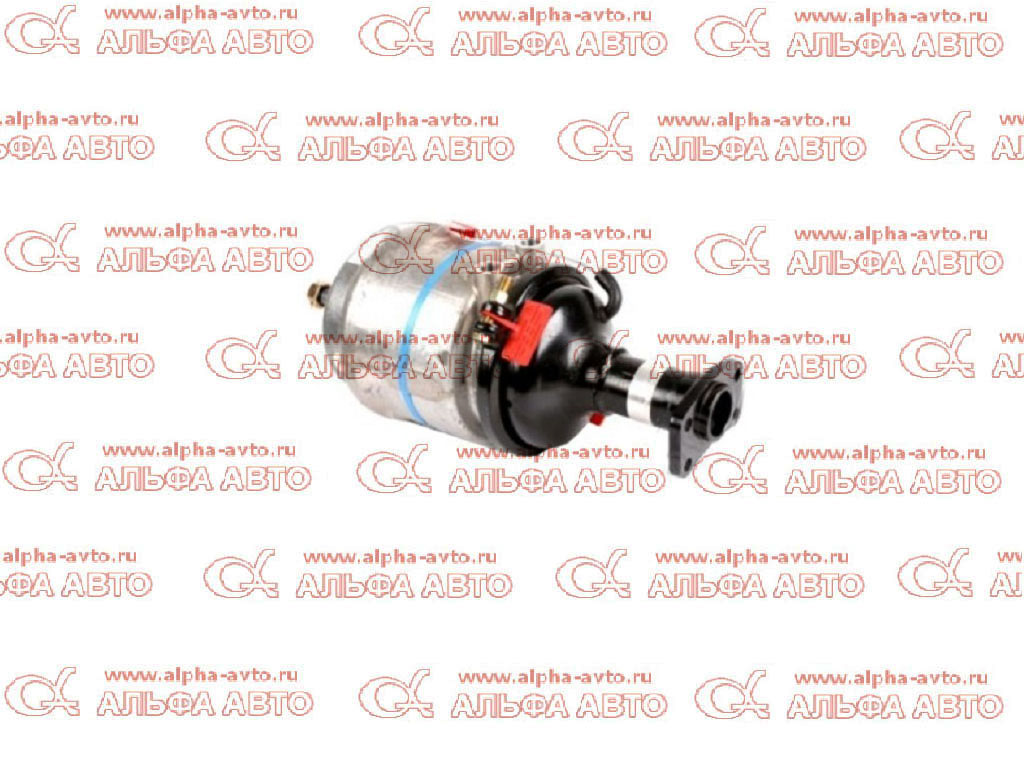

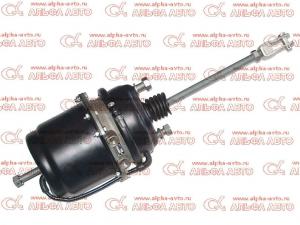

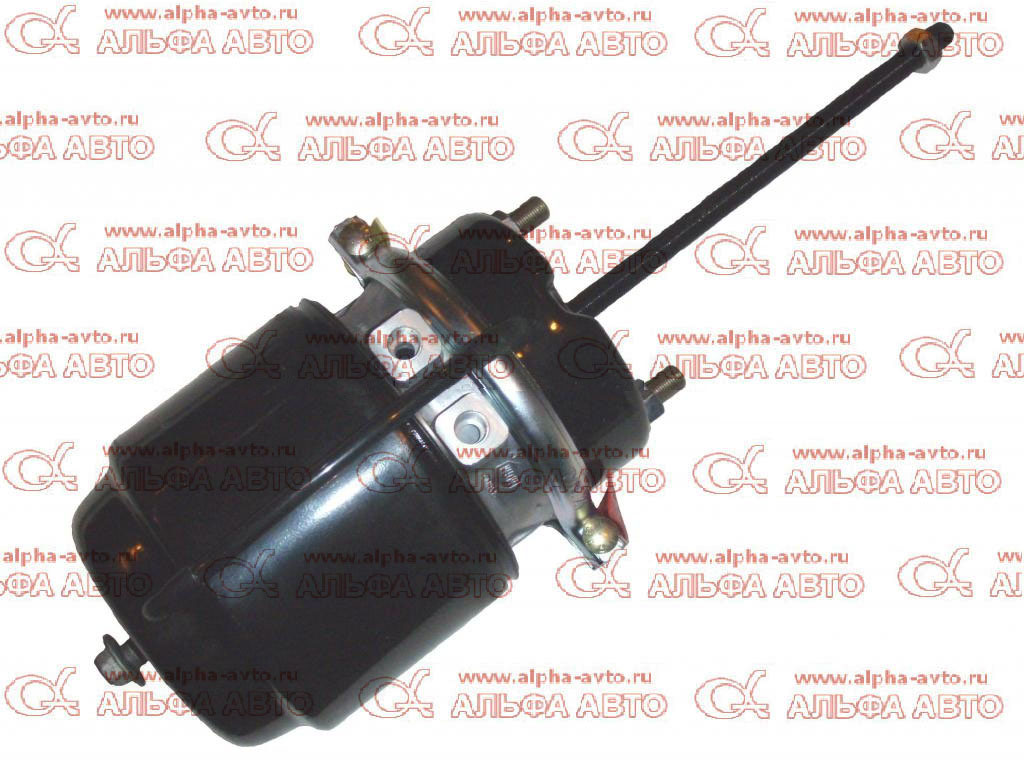

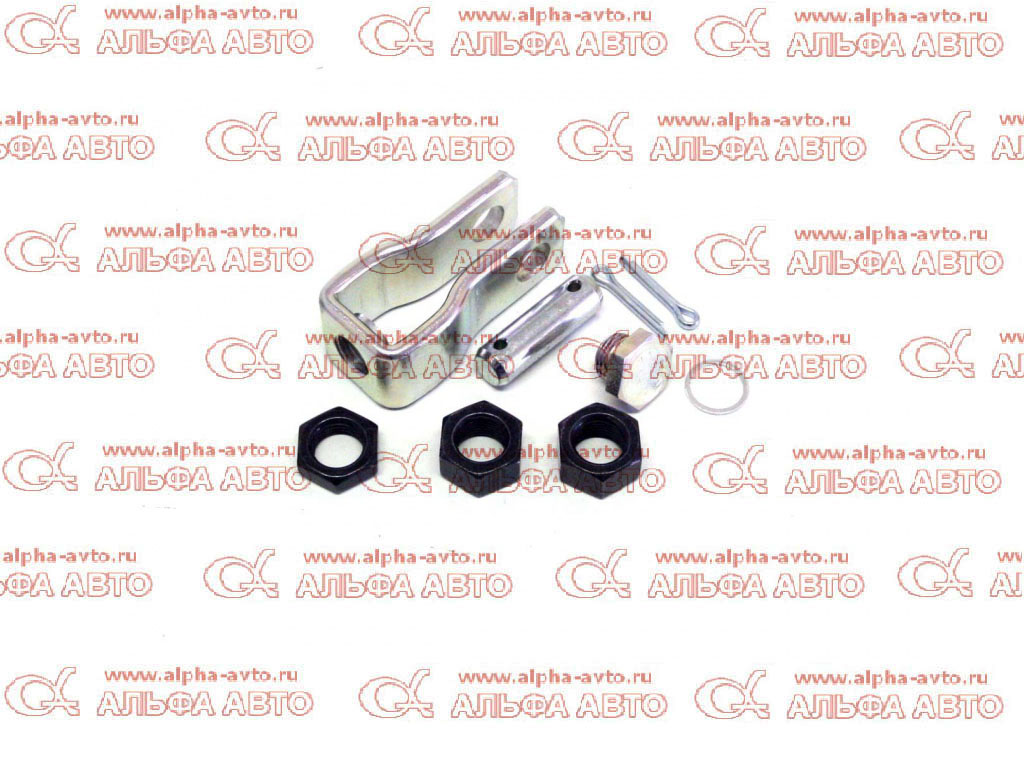

Диафрагмы тормозных камер подразделяются по диаметру (дюймы) и глубине (глубокие и мелкие). Тормозная камера состоит из корпуса и крышки. Между ними установлена резино-тканевая диафрагма. Средней частью она опирается на диск со штоком. К крышке диафрагма прижимается возвратной пружиной. Когда сжатый воздух поступает в полость между диафрагмой и крышкой, он начинает отжимать диафрагму, преодолевая сопротивление возвратных пружин. Вместе с диафрагмой перемещается и шток, поворачивая регулировочный рычаг, посаженный на шлицевой конец разжимного кулака. В результате колодки прижимаются к тормозному барабану и грузовик тормозит. После прекращения торможения, воздух из камеры выходит через воздухораспределительный клапан в атмосферу, а возвратные пружины перемещают диафрагму и шток в исходное положение.
